详细介绍:

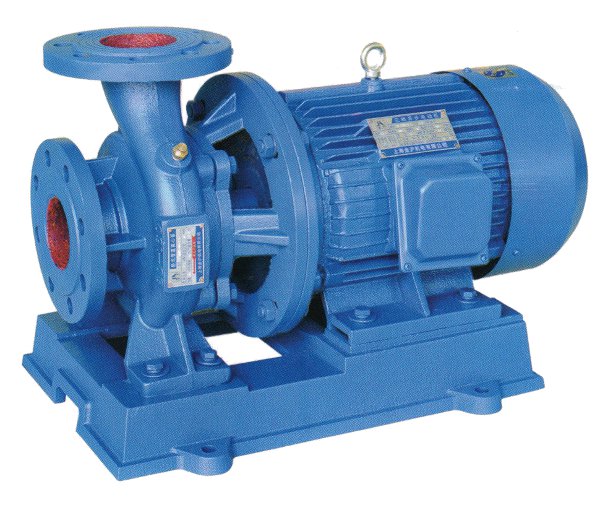

ISWR型卧式热水管道离心泵是在ISW型基础上派声生出适用热水泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。ISWR型卧式热水管道离心泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵,使用温度105℃以下。
ISWR型卧式热水管道离心泵工作条件
1、 吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时热水泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。
ISWR型卧式热水管道离心泵产品特点
运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。
型号
|
流量
m3/h
|
扬程
M
|
功率
Kw
|
口径
寸
|
电压
V
|
重量
KG
|
40-125A-0.75
|
5.6
|
12.8
|
0.75
|
1.5
|
380
|
30
|
40-125-1.1
|
6.3
|
20
|
1.1
|
1.5
|
380
|
37
|
40-160A-1.5
|
5.9
|
28
|
1.5
|
1.5
|
380
|
42
|
40-160-2.2
|
6.3
|
32
|
2.2
|
1.5
|
380
|
46
|
40-200B-2.2
|
5.3
|
36
|
2.2
|
1.5
|
380
|
48
|
40-200A-3
|
5.9
|
44
|
3
|
1.5
|
380
|
64
|
40-250B-4
|
5.5
|
60
|
4
|
1.5
|
380
|
88
|
40-250A-5.5
|
5.9
|
70
|
5.5
|
1.5
|
380
|
98
|
40-250-7.5
|
6.3
|
80
|
7.5
|
1.5
|
380
|
110
|
50-100-1.1
|
12.5
|
12.5
|
1.1
|
2
|
380
|
36
|
50-125-1.5
|
12.5
|
20
|
1.5
|
2
|
380
|
42
|
50-160A-2.2
|
11.7
|
28
|
2.2
|
2
|
380
|
48
|
50-160-3
|
12.5
|
32
|
3
|
2
|
380
|
61
|
50-200A-4
|
11.7
|
44
|
4
|
2
|
380
|
72
|
50-200-5.5
|
12.5
|
50
|
5.5
|
2
|
380
|
96
|
50-250A-7.5
|
11.6
|
70
|
7.5
|
2
|
380
|
110
|
65-100-1.5
|
25
|
12.5
|
1.5
|
2.5
|
380
|
42
|
65-125A-2.2
|
22.3
|
16
|
2.2
|
2.5
|
380
|
50
|
65-125-3
|
25
|
20
|
3
|
2.5
|
380
|
61
|
65-160-4
|
25
|
32
|
4
|
2.5
|
380
|
74
|
65-200B-5.5
|
21.8
|
38
|
5.5
|
2.5
|
380
|
102
|
65-200-7.5
|
25
|
50
|
7.5
|
2.5
|
380
|
110
|
80-100A-2.2
|
44.7
|
10
|
2.2
|
3
|
380
|
52
|
80-100-3
|
40
|
12
|
3
|
3
|
380
|
72
|
80-125A-4
|
45
|
16
|
4
|
3
|
380
|
92
|
80-125-5.5
|
50
|
20
|
5.5
|
3
|
380
|
102
|
80-160-7.5
|
50
|
32
|
7.5
|
3
|
380
|
110
|
80-200A-11
|
47
|
44
|
11
|
3
|
380
|
180
|
80-200-15
|
50
|
50
|
15
|
3
|
380
|
190
|
100-100A-4
|
89
|
10
|
4
|
4
|
380
|
110
|
100-100-5.5
|
100
|
12.5
|
5.5
|
4
|
380
|
110
|
100-125A-7.5
|
89
|
16
|
7.5
|
4
|
380
|
120
|
100-125-11
|
100
|
20
|
11
|
4
|
380
|
174
|
100-160-15
|
100
|
32
|
15
|
4
|
380
|
190
|
100-200A-18.5
|
93.5
|
44
|
18.5
|
4
|
380
|
-
|
100-200-22
|
100
|
50
|
22
|
4
|
380
|
-
|
|
