T35-11、BT35防爆、FT35耐腐蚀轴流风机

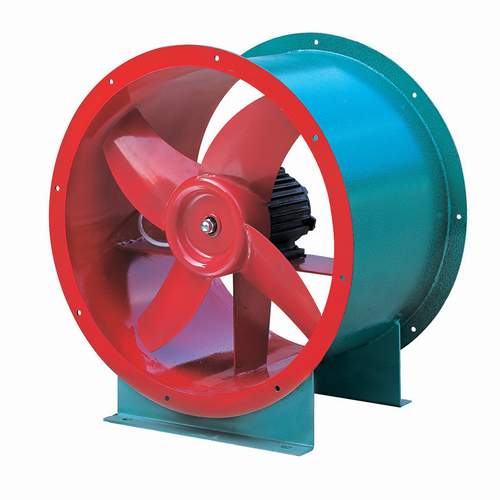

一、T35—11系列轴流风机
T35—11系列轴流风机是我国八十年代在T30~11的基础上改进设计的新型风机,它与T30一11风机相比具有明显优点:1、结构更合理:轮廓是仿圆筒形,减少流动损失,叶片根部强度高;2、性能有较大提高;全压效率为89.5%,噪声(比A声级)降低3.6dB(A)。
本系列风机适用于输送非易燃易爆无腐蚀无显著粉尘的气体,环境温度不得超过60。C,广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气散热,也可有较长的排气管道内间隔串联安装,以提高管道中的压力,卸下机壳还可做自由风扇用。
本系列风机叶轮直径由小到大共有三十个规格,每一规格风机的叶片数都为4片,叶片角度有15°、20°、25°、30°、35°五种,参数范围广,风量826—67892m3/h,39pa-474pa(详见性能参数表)。
本系列风机主要有叶轮、机壳、集流器及电机等部件组成,叶轮与电机直联,叶轮转向为左旋(电机端看)。
防腐轴流式风机FT(FT35—11)是采用全玻璃钢材料及防腐电机制作。用于输送有腐蚀性的气体。防腐防爆轴流风机(BFT35--11)~T35--11的派生产品,用于输送易燃易爆的气体。用玻璃钢制成。电机配用隔爆型电机。
FT35—11和BT35—11型通风机的性能参数外形尺寸及其注意事项都同T35—11一样。
二、T35—11系列轴流风机安装
1、安装前应详细检查风机是否有损坏变形,如有损坏变形,待修理妥善后,方可进行安装。
2、安装时要注意检查各联接部分有无松动,叶片与风筒间隙应均匀,不得相碰。
3、联接风口管道的重量不应由风机的风筒承受,安装时应另加支撑。
4、在风机进风口端必须安装集流器及防护网。
5、风机底座必须与地基平面自然接合,不得敲打底座强制联接,以防底座变形,安装时应校正机座,加垫铁片,基本保持水平位置,然后拧紧地脚螺栓。
6、安装完毕后,必须先进行试验,待运行正常后,才允许正式使用。
三、T35—11系列轴流风机使用
1、采用本风机,如需在出风口联接管道时,必须考虑联接方式,以减少风机动压在管内因扩散而造成的损失。
(1)当管道直径与风机风筒相等或Fmp/F1≤1.5管道长度不小于管道内径5—8倍时,管道的扩散损失可忽略不计:
(2)当1.5≤Fmp/F1<2.5或Fmp/F1>2.5时,管道与风机应安装扩散器。
2、若用在较长的排气通道内,可将风机间隔串联安装。以增高风压,但两台风机不可相隔过远.
型号
|
风量
m3/h
|
全压
kPa
|
转速
r/min
|
功率
Kw
|
电压
V
|
噪音
dB
|
2.8A
|
2921
|
186
|
2900
|
0.25-2
|
380
|
74
|
3.15A
|
4141
|
237
|
2900
|
0.37-2
|
380
|
79
|
3.55A
|
5965
|
300
|
2900
|
0.75-2
|
380
|
81
|
4A
|
8513
|
380
|
2900
|
1.1-2
|
380
|
84
|
|
