使用范围

1、 本泵适用于抽吸清水及对铁等无锈蚀性的液体，在地下水源丰富的地区可将水管插入地下，抽吸地下水。

2、 本泵配上PYS15喷头及出水软管，可以用于小块土地菜园、果园、农田的喷灌。若拆掉喷头换上喷枪，可以冲洗各种车的车身。

3、 将手动泵安装在移动的小车上可以进行树上灭虫和田间喷洒农药。

4、 由于本泵扬程较高，除正常的地面上提水外，还可以在缺自来水的地区（低层楼房）做简易的自来水使用。

5、 可适应小砖窑窨窑水等作业。

6、 可与太阳能热水器配套做供水之用。

主要技术参数

结构原理

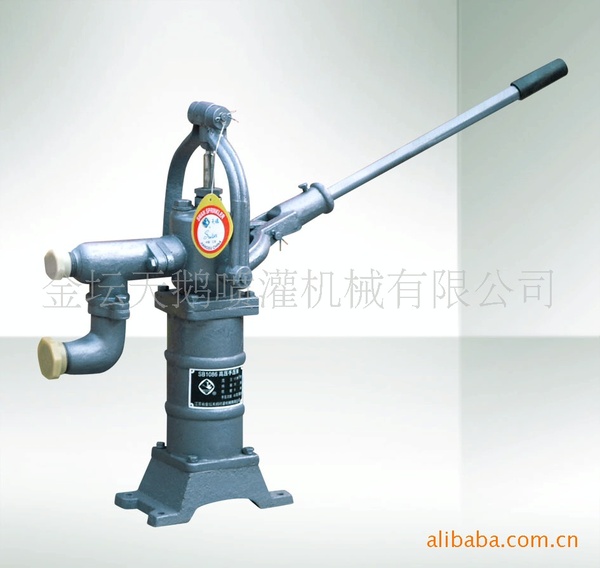

1、 手动泵主要由泵座、上泵体、下泵体、出水口、柱塞等部件构成。（下图）

1、进水接头  2、止逆阀  3、柱塞  4、低压出水口堵头  5、高压出水口接头  6、单向阀  7、上泵体  8、加水螺塞  9、O型密封圈  10、压紧螺母   11、柱塞杆  12、铰链  13、连杆  14、压杆  15、手柄杆  16、柱塞外架 17、柱塞内架  18、柱塞逆止阀 19、下泵体  20、放水塞  21、泵座

2、 本泵结构为手压活塞式，当活塞王上运动时，泵体内部产生真空，水在大气压的作用下进入泵体，同时活塞上部水被压出泵体。当活塞往上运动时，活塞下部的水被压入活塞上部，于是进入另一个循环。

使用方法

1、 安装（尺寸见图）



    若安装在固定的井台上，可先装上进水管接头（1），套上吸管，伸入地下，然后在用螺母固紧；若作为移动作业用，将泵装在特制的木凳或小车上，安装完毕后，进水管接头处不应有漏气现象；若提生活用水，可用堵头将高压出水口堵上；泵进行喷灌，治虫等作业，可将低压出水口堵上。

2、 使用中注意的问题

（1）      为使操作轻便。可在各转动处注入润滑油。

（2）      进水口吸管不可插入河（井）底泥土内，以防堵塞。

（3）      气温在0℃以下时，工作完毕后应放松泵座（21）上的放水塞（20），压杆（15）上下往复几次，将泵体（19）内水放尽，以免冻坏泵体。

（4）      进水吸管不得用软橡管，以防吸程高，将软管吸瘪。

维修保养

1、 机具保养，如长期不用，应将各部件擦洗干净，加工面涂上黄油。

2、 故障排除

（1）      若手动泵在工作过程中发现上部漏水，可更换O型密封圈（9）或用油浸石棉、油浸面纱填入压紧螺母（10）孔内。

（2）      若中途断水或水抽不上来、请将上泵体打开，检查柱塞逆止阀（18）、止逆阀（2）是否被杂物搁住不起作用。

（3）      经长期使用后，若抽不上水，说明柱塞已磨损，请更换柱塞。

（4）      易损件有O型密封圈9（下左）及柱塞（下右）。
